비점오염원 소개

설치배경

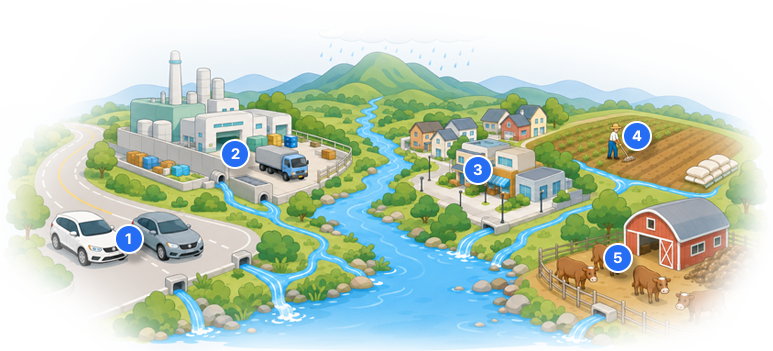

비점오염원은 가정,공장,축사,도로 등
우리 주변 어디에서나 발생되는 오염원입니다.

1
도로, 주차장 등 포장면

타이어 마모, 적재물 낙하, 배기가스 등으로 발생한 도로 오염물질은 비와 함께 하천으로 유입된다. 중금속과 오일류가 포함되어 있어 비가 오기 전 청소가 중요하다.
2
산업단지, 공업지역

야적장, 대형트럭 등에서 발생한 분진과 폐기물은 비와 함께 하천으로 유입된다. 학물질과 유류 등이 포함되어 있어 세심한 관리가 필요하다.
3
주거지역 및 상업지역

우리가 살아가는 다양한 지역에서 발생한 오염물질은 비와 함께 하천으로 유입된다.
4
농촌지역

농약, 퇴비, 비료, 토사 등 농업활동으로 발생한 오염물질은 비와 함께 하천으로 유입된다. 비가 오기 전 비료 살포 등에 주의해야 한다.
5
가축지역

나지에 쌓인 분뇨와 하천 주변 가축의 배설물은 비와 함께 하천으로 유입된다. 영양물질과 병원균 등이 포함되어 있어 관리가 필요하다.

비점오염원(非點汚染源)이라 함은 도시, 도로, 농지, 산지, 공사장 등으로서 불특정장소에서 불특정하게 수질오염물질을 배출하는 배출원을 말합니다. (물환경보전법 제2조 제2호)

점오염원(點汚染源)은 오염물질의 유출경로가 명확하여 수집이 쉽고, 계절에 따른 영향이 상대적으로 적은 만큼 연중 발생량 예측이 가능하여 관거 및 처리장 등 저감시설의 설계와 유지 및 관리가 용이합니다.
- 물환경보전법상 공장, 사업장 등의 폐수배출시설을 예로 들 수 있음
반면 비점오염원(非點汚染源)은 오염물질의 유출 및 배출 경로가 명확하게 구분되지 않아 수집이 어렵고 발생량/배출량이 강수량 등 기상조건에 크게 좌우되기 때문에 저감시설의 설계 및 유지관리가 어려운 측면이 있습니다.
비점오염에는 농작물에 흡수되지 않고 농경지에 남아있는 비료와 농약, 초지에 방목된 가축의 배설물, 가축사육농가에서 배출되는 미처리 축산폐수, 빗물에 섞인 대기오염물질, 도로 노면의 퇴적물, 합류식 하수관거에서 강우시 설계량을 초과하여 하천으로 흘러드는 오수와 빗물의 혼합수 등이 있습니다.
점오염원과 비점오염원은 상대적 개념으로서, 공장을 예로 들면 관거를 통해 수집되어 수질오염방지시설을 통해 처리되는 공장폐수를 배출하는 공정시설은 점오염원인데 반해, 그 외 처리를 거치지 않고 하천으로 유출되는 강우유출수를 배출하는 야적장 등 공장 부지(敷地)는 비점오염원입니다.

점오염원과 비점오염원의 특성 비교

점오염원, 배출원, 특징 구성
점오염원	배출원	공장, 가정하수, 분뇨처리장, 축산농가 등
점오염원	특징	인위적 배출지점이 특정/명확 관거를 통해 한 지점(주로 처리장)으로 집중적 배출 자연적 요인에 영향을 적게 받아 연중 배출량의 차이가 일정함 모으기 용이하고 처리효율이 높음

비점오염원, 배출원, 특징 구성
비점오염원	배출원	대지, 도로, 논, 밭, 임야, 대기 중의 오염물질 등
비점오염원	특징	인위적 및 자연적 배출지점이 불특정/불명확 희석, 확산되면서 넓은 지역으로 배출 강우 등 자연적 요인에 따른 배출량의 변화가 큼 모으기 어렵고, 처리효율이 일정치 않음

토사 Sediment
- 토사에는 영양물질, 금속, 탄화수소 등을 비롯한 다른 오염물질이 흡착되어 같이 이동함
- 토사는 강우유출수의 많은 부분을 차지하는 오염물질로서 수생생물의 광합성, 호흡, 성장, 생식에 장애를 일으켜 치명적인 영향을 미침
영양물질 Nutrients
- 질소,인과 같은 영양물질은 비료로 사용되는데, 종종 빗물에 의해 유출되어 조류(藻類)의 성장을 촉진함으로써 하천,호소의 수질을 악화시킴
- 주택 및 골프장의 잔디밭이나 농경지, 도시노면 및 하수도에서 유출되어 하천으로 유출됨
박테리아와 바이러스 Bacteria & Viruses
- 동물의 배설물과 하수도에서 월류된 배출수에서 많이 검출되며 미국에서는 강우유출수에 포함된 고농도의 박테리아와 바이러스로 인하여 하천,호소가 오염되어 폐쇄의 원인이 된 사례도 있음
기름과 그리스 Oil & Grease
- 기름과 그리스는 적은 양으로도 수생 생물에 치명적일 수 있으며, 누출이나 차량전복 등 사고, 차량 세척, 폐기름의 무단 투기 과정에서 오염이 발생함
금속 Metals
- 납, 아연, 카드뮴, 구리, 니켈 등 중금속은 도시지역 강우유출수에서 흔히 검출되는 물질이며, 하천으로 유출되는 총금속물질량 중 50% 이상이 토사를 매개체로 하여 배출됨
- 금속물질은 수생태계에 치명적이며 생물농축이 일어나고 음용수 오염의 가능성이 있으므로 특별한 관리가 요구됨
유기물질 Organics
- 밭, 논, 산림, 주거지역 등 광범위한 장소에서 유출되며, 특히 합류식 관거에서는 평소 하수관거를 약한 유속으로 흐르는 오수,하수에 포함되어 있던 유기물질이 관거 바닥에 침전되어 있다가 강우시 일시에 배출되기도 함
- 공업지역에서는 접착제, 세척제, 용제(溶劑) 등의 인공적인 유기 화합물이 광범위하게 사용되고, 부적절하게 저장되며 폐기되는 과정에서 발생함
살충제 Pesticides
- 제초제, 농약, 항곰팡이제와 같은 살충제는 플랑크톤과 같은 수생물에 축적되어 먹이사슬을 통해 생물농축을 일으켜 어류와 조류에게는 치명적인 결과를 초래할 수 있음
협잡물 Gross Pollutants
- 건축공사장 및 사업장 등에서 발생하는 쓰레기, 잔재물, 부유물 등에 중금속, 살충제, 박테리아 등이 포함될 수 있음
- 낙엽이나 잔디를 깎은 잔재물, 동물의 배설물, 투기된 쓰레기 등은 박테리아, 바이러스 등을 하천,호소로 운반하는 매개체가 되며 용존산소를 감소시켜 어류폐사의 원인이 되기도 함

도시화, 산업화에 따라 토지개발이 가속화되고 대지/도로/주차장 등 불투수층 면적이 늘어남에 따라 비점오염원에 의한 하천, 호소의 수질영향도 커짐
- 비점오염의 대부분을 차지하는 토지계 오염이 수질에 미치는 영향이 권역별로 점차 증가(‘03년 기준, 물환경관리기본계획)
미국의 경우, 총부유물질(TSS) 기준으로 수질오염부하의 50%, 폐쇄성 수역에서 검출되는 영양물질의 80% 이상이 비점오염 물질의 영향임
비점오염원에서 강우와 더불어 유출되는 토사 등 부유물질, 질소/인 등 영양염류, 고농도의 중금속 등 오염물질은 수집, 처리가 어려워 특별한 처리 없이 바로 하천으로 유출됨으로써 수질을 오염시키고, 이에 따라 물고기가 집단폐사하거나 저서생물의 서식처를 파괴되어 수생태계가 교란됨
아울러, 토지개발로 인해 불투수율이 증가하면 강우시 토양으로 흡수되거나 증발되지 않고 하천으로 유출되는 빗물의 양이 증가하여 홍수의 위험이 높아지고 지하수 함양이 줄어들어 평시에 하천의 건천화(乾川化)를 유발하는 요인이 됨

쏴아아아, 응? 비오기전에는 안 그랬는데 왜 저러지? 기름도 떠있는 거 같아, 비가 오는 데 강물색이 왜저럴까?, 쏴아아, 잠시만요~!, 저 비점얼룩이가 설명드릴께요, 번쩍, 짠~, 그건 바로 비점오염 때문에요~, 비점얼룩이?, 응? 갑자기 비가 그쳤네?, 비점 오염? 그게 뭐지?, 비점 오염은 도시, 도로, 농지, 산지 등에서 발생하는 토사, 농약, 비료, 중금속 등이 비가 올 때 빗물과 함께 쓸려내려가 하천을 오염시키는 것을 말해요~

여러분들이 다니는 도로, 아파트 단지, 주차장, 산지, 농업지역에서 많은 비점 오염물질들이 비와 함께 나온답니다. 그렇구나~ 비점오염이 무엇인지 몰랐는데 이해가 되네요~ 하하하 비가 와서 비점오염물질이 강으로 들어가면 강이 오염이 되고, 강이 오염되면 생태계가 파괴되죠~. 오~ 그렇군요~ 그래서 평소에 우리가 사는 환경을 보호하는게 중요해요~

비점 캐릭터

여우비

수질오염의 주요 원인이 되는 비점오염을 알고 계신가요?
여우비는 국민에게 비점오염과 생활 속에서의 예방법을 쉽고 정확하게 알려드리기 위해 탄생했습니다.
여우비는 ‘여러분, 우리 비점오염원을 알아볼까요?’의 약자로 익숙하지 않은 비점오염원에 대한 국민의 인식을 높이고 생활 속에서 모두가 인식하고 실천해 깨끗한 수질 환경을 만들 수 있도록 생활 곳곳에서 국민과 만날 것입니다.

캐릭터 소개

비점오염은 비가 오면 빗물에 오염물질이 하천으로 함께 유입되어 수질오염이 발생하기 때문에 빗물과 아주 밀접한 관련이 있습니다.
그래서 비점오염을 예방하고 관리하자는 차원에서 빗물을 형상화한 캐릭터(구름 포함)로 제작이 되었고 캐릭터의 눈망울에 ‘물음표’를 삽입하여 비점오염에 대한 궁금증을 표현했습니다.
캐릭터의 색상은 물을 연상시킬 수 있도록 파란색으로 구성하였습니다. 여우비라는 캐릭터를 통해 국민에게 친숙하게 다가가고 기억에 남을 수 있도록 귀여운 캐릭터로 구성을 하였습니다.

이름
여우비
특징
국민들이 방심하고 있는 비점오염의
심각성을 적극적으로 알린다
취미
비점오염 알리기, 더러운 곳 청소해주기, 구름타기
color
하늘색 파란색 노랑색 녹색 분홍색 진한빨간색 회색 빨간색

비점 캐릭터 다운로드

비점오염 홍보 캐릭터 적용

비점 심볼

기본형

심볼마크는 '빗물관리' 이미지를 대표하는 상징체로 주로 대내외적으로 사용하며 B.I의 가장 중요한 핵심요소이다.
심볼마크의 재생은 우선적으로 본 메뉴얼의 재생자료를 이용하여 일반 사진제판 복제방식을 원칙으로 하나 이의 활용이 불가능한 경우에는 반드시 제시된 Grid Scale을 이용해야만 한다.

모티브
오염없는 자연(빗물, 유역, 강, 물고기)
의미
하늘에서 유역에 내린 빗방울이 오염되지 않은 채 강으로 흘러가 물고기에 도달한다는 스토리 부여 (비점오염이 없는 순수한 자연을 지향하는 의미)
color
- 파란색
- 초록색
- 하늘색
- 노란색

비점 심볼 다운로드

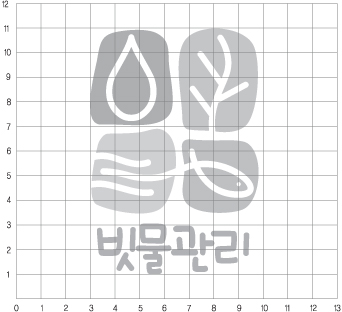

작도법

심볼마크는 '빗물관리'의 가장 중요한 요소로서 대내외적 Communication에 있어 빗물관리의 이미지에 따른 정확한 사용과 관리를 통해 빗물관리의 이미지를 바르게 전달하고 확산해가야한다.심볼마크의 형태, 색상 등은 절대. 임의로 변경할 수 없다. 따라서 심볼마크의 재생은 우선적으로 본 메뉴얼의 재생자료를 이용하여 일반 사진제판 복제방식을 원칙으로 하나 이의 활용이 불가능한 경우에는 반드시 제시된 Grid Scale을 이용해야 한다.

전용색상 / 색상활용

전용색상

전용색상은 Symbol Mark, Logotype과 더불어 '빗물관리'의 이미지를 전달하는 가장 기본적인 요소중의 하나이다. 전용색상 체계는 크게 주 색상군과 보조 색상군 활용색상군으로 구분하여 활용한다. 또한 본 항에 예시된 색상을 사용코자 할 경우에는 메뉴얼 재생 자료편에 수록된 견본 색상표를 활용토록 하여 실행에 차질이 없도록 한다.

주조색Process Color
- 파란색
  C60 M30 Y0 K100
- 초록색
  C50 M0 Y100 K0
- 하늘색
  C70 M0 Y0 K0
- 노란색
  C0 M30 Y100 K0
- 흰색
  C0 M0 Y0 K0
- 검정색
  C0 M0 Y0 K100
보조색Process Color
- 회색
  C0 M0 Y0 K30
- 갈색
  C30 M40Y90 K10

색상활용

국문 / 영문 기본형

로고타입은 심볼마크, 전용색상과 더불어 '빗물관리'의 이미지를 시각적으로 전달하는 가장 기본적인 요소이며 직접적인 요소이다. 이는 심볼마크와의 조형적 통일성, 조합성등을 고려하여 균형과 비례를 시각적으로 조정한 것으로 어떤 경우라도 임의로 변경하여 사용할 수 없다. 로고타입의 사용은 메뉴얼의 재생자료를 이용하여 일반 사진제판 복제 방식을 사용해야 하나 이의 활용이 불가능한 경우에는 반드시 제시된 Grid Scale을 이용하여 정확하게 제작 사용하여야 한다.

국문기본형

영문기본형

국문 / 영문 조합

시그니춰는 심볼마크와 로고타입을 조직적이고 효과적으로 조합시켜 보다 적극적으로 '빗물관리'의 이미지를 통일되게 형성하기 위해 의도적으로 제작된 것이다. 시그니춰는 적용매체의 상황에 따라 적절한 형을 선택하여 활용할 수 있으며 그 기능과 용도에 맞도록 국문을 가로, 세로, 상하 등 시그니춰 시스템을 개발했다. 따라서 시그니춰를 적용할 경우 상하조합 또는 가로조합의 우선적용 기준은 별도로 두지 않으며, 시그니춰 사용시 절대로 비례나 간격, 크기를 임의로 변경할 수 없으며 색상 역시 색상규정을 준수하여야 한다.

국문조합
